Propulsione Trucioli in Avanti
Il tagliente angolare dirige i trucioli davanti al maschio e verso l'uscita del foro passante.
Maschi / Maschi per fori passanti a macchina
Maschi a punta elicoidale

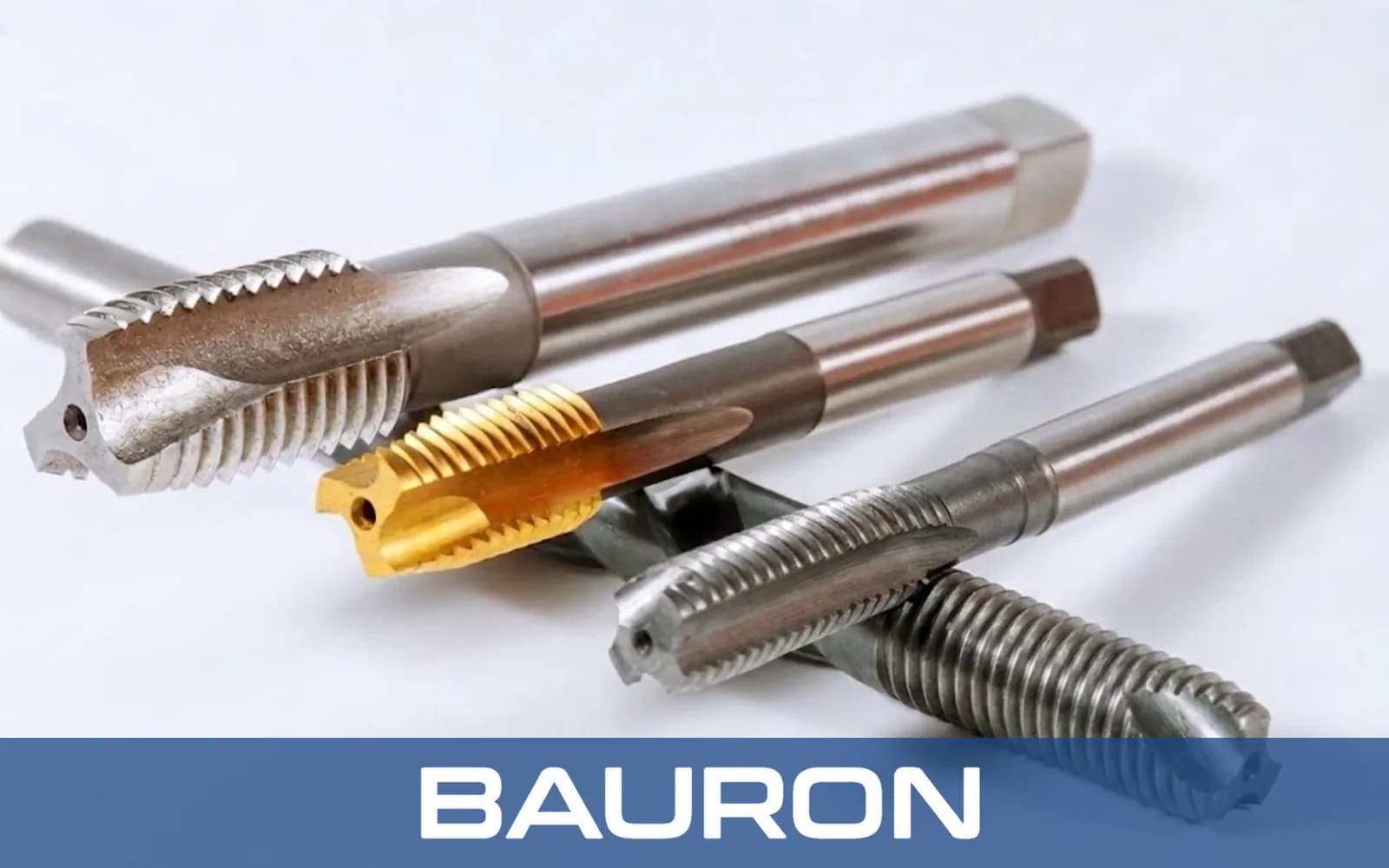

Cosa Sono i Maschi a Punto Elicoidale e Come Funzionano?
I maschi a punto elicoidale sono utensili per il taglio di filettature interne progettati principalmente per fori passanti. La geometria di taglio angolare nell'imbocco taglia il materiale e spinge i trucioli in avanti attraverso l'uscita del foro anziché trascinarli indietro lungo il corpo delle scanalature.
Sezione dell'Anima Robusta
Le scanalature poco profonde dietro la punta preservano un'anima relativamente spessa per la rigiditĂ torsionale.
Taglio a Macchina
La geometria della punta supporta il taglio controllato di materiali duttili in cicli macchina sincronizzati.
Evacuazione Trucioli nel Foro Passante
L'evacuazione in avanti mantiene i trucioli lontani dalle filettature finite dietro la zona di taglio.
Caratteristiche Principali e Vantaggi dei Maschi a Punto Elicoidale
Espulsione Trucioli in Avanti
La punta dirige i trucioli attraverso il lato opposto del foro passante e riduce l'impaccamento nelle scanalature.
Geometria con Anima Spessa
Le scanalature poco profonde trattengono piĂą materiale dell'anima rispetto alle scanalature elicoidali profonde, migliorando la rigiditĂ torsionale.
CapacitĂ per Cicli Produttivi
La rigiditĂ dell'anima e il flusso trucioli in avanti supportano una maschiatura a macchina efficiente nelle condizioni appropriate.
Resistenza al Taglio Ridotta
La geometria angolare della punta taglia il materiale dirigendo contemporaneamente i trucioli davanti all'utensile.
Accesso Aperto alle Scanalature
Le scanalature poco profonde forniscono accesso per la lubrificazione o il refrigerante idonei all'applicazione vicino alla zona di taglio.
Specifiche Tecniche dei Maschi a Punto Elicoidale
| Specifica | Gamma / Dettagli |
|---|---|
| Gamma di Diametri | #0 fino a 2"+; metrici da M1,6 a M50+ disponibili |
| Profilo dello Smusso | Smusso intermedio; da 3 a 5 filetti standard |
| Profili di Filettatura | UNC, UNF, metrici, NPT e profili di passo personalizzati |
| Geometria delle Scanalature | Punto elicoidale angolare con scanalature diritte poco profonde |
| Tipo di Gambo | Quadro di trascinamento standard o cilindrico liscio |
| Tolleranza | Opzioni di precisione classe GH e H |
Materiali e Rivestimenti Disponibili per i Maschi a Punto Elicoidale
| Materiale / Rivestimento | Ideale per | Vantaggio principale |
|---|---|---|
| HSS-E (Cobalto) | Acciaio inossidabile, acciaio legato e titanio. | La durezza a caldo contribuisce a mantenere il tagliente nei materiali tenaci e duttili. |
| Metallo Duro Integrale | Materiali ad alta durezza e configurazioni produttive stabili. | La rigidità e la resistenza all'usura supportano la maschiatura a macchina continua quando l'allineamento è controllato. |

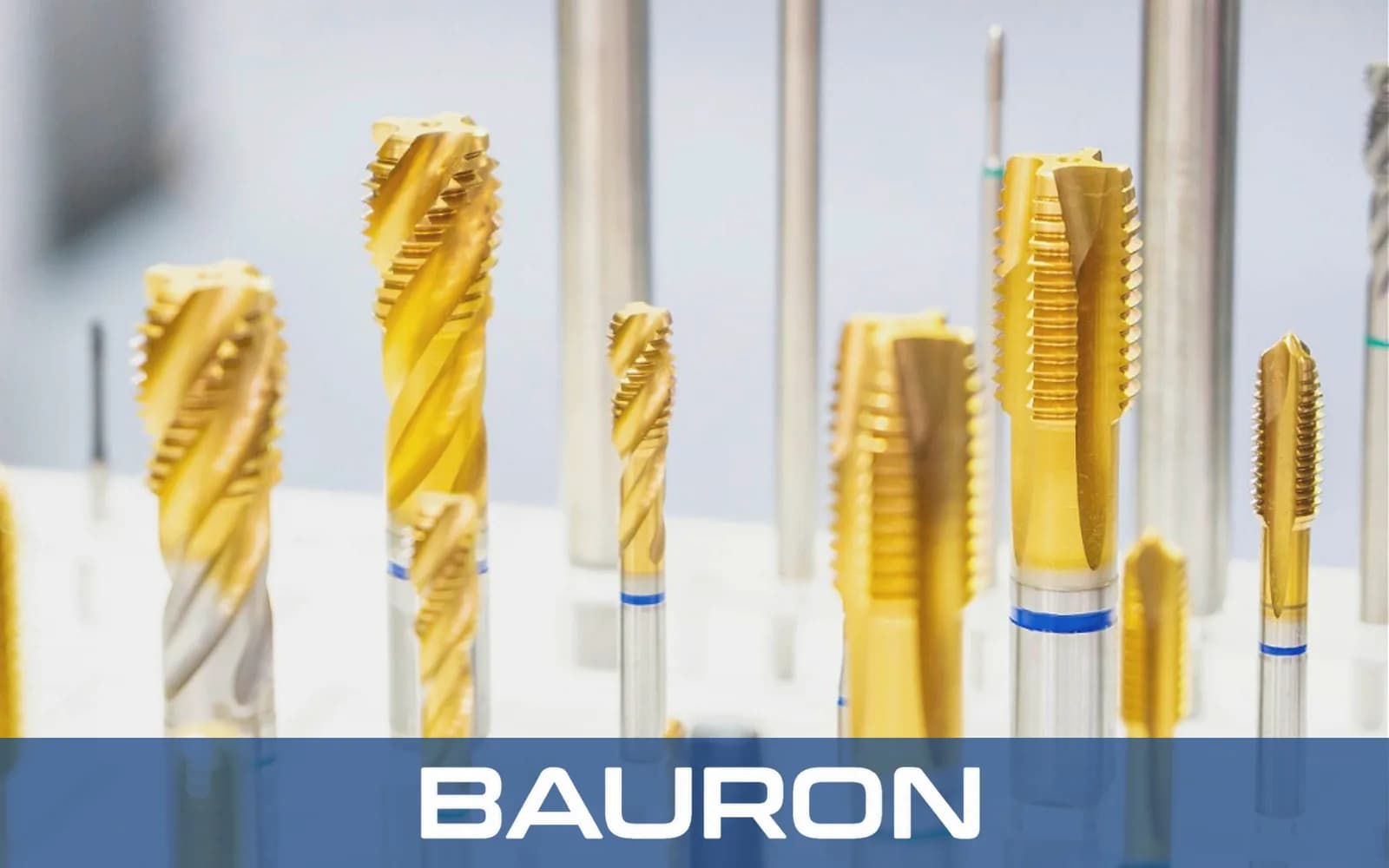

| Rivestimento TiN / TiAlN | Maschiatura automatizzata di fori passanti. | La maggiore durezza superficiale e il minor attrito possono ridurre il calore di taglio e il grippaggio. |
L'HSS-E al cobalto combina tenacitĂ e durezza a caldo, il metallo duro integrale aggiunge rigiditĂ e resistenza all'usura nelle configurazioni stabili, e i rivestimenti TiN o TiAlN possono ridurre l'attrito nella maschiatura produttiva.
Quali Macchine Utilizzano i Maschi a Punto Elicoidale?
Centri di Lavoro CNC
Eseguono cicli sincronizzati di maschiatura rigida per componenti con fori passanti.
Torni CNC e Centri di Tornitura
Trattengono i maschi a punto elicoidale in torrette assiali o con utensili motorizzati per la filettatura di fori passanti.
UnitĂ di Maschiatura Automatizzate Multi-Mandrino
Eseguono operazioni di filettatura ripetute nella produzione di componenti e ferramenta ad alto volume.
Applicazioni e Settori Industriali per i Maschi a Punto Elicoidale
Filettatura di Fori Passanti
Taglia filettature interne in fori aperti spingendo i trucioli attraverso il pezzo in lavorazione.
Maschiatura di Materiali Duttili
Gestisce materiali come alluminio, acciaio dolce e acciaio inossidabile che formano trucioli continui.
Produzione CNC
Funziona in cicli di maschiatura rigida su centri di fresatura e tornitura quando avanzamento e movimento del mandrino sono sincronizzati.
Set di Utensili Standardizzati
I set frazionari o metrici forniscono le dimensioni comuni di maschi per fori passanti per configurazioni produttive.
Domande Frequenti sui Maschi a Punto Elicoidale
In cosa differiscono i maschi a punto elicoidale e a scanalatura elicoidale?
I maschi a punto elicoidale spingono i trucioli in avanti e sono destinati principalmente ai fori passanti. I maschi a scanalatura elicoidale trascinano i trucioli verso l'ingresso e sono comunemente selezionati per i fori ciechi.
Posso utilizzare un maschio a punto elicoidale in un foro cieco?
Generalmente non è indicato perché i trucioli diretti in avanti possono accumularsi sul fondo della cavità . Utilizzate un maschio a scanalatura elicoidale o un altro maschio per fori ciechi selezionato per il materiale e lo spazio trucioli disponibile.
Qual è il vantaggio di un set di maschi a punto elicoidale?
Un set frazionario o metrico fornisce agli operatori una gamma standardizzata di maschi per fori passanti e può ridurre i cambi utensile tra i diversi lavori.
Perché i maschi a punto elicoidale sono chiamati maschi a candela?
Il nome si riferisce alla loro geometria angolare della punta, che propelle i trucioli in avanti attraverso il pezzo davanti all'utensile da taglio.
Sono disponibili maschi a punto elicoidale personalizzati?
Le opzioni specifiche per l'applicazione possono includere passi non standard, geometria della punta, gambi prolungati, adduzione di refrigerante, substrati e rivestimenti come TiAlN o TiCN.
Risorsa di ingegneria condivisa
Supporto Progettuale e Ingegneristico
Bauron fornisce supporto progettuale e ingegneristico per dimensioni di filettatura personalizzate, geometria della punta, lunghezza del gambo, adduzione di refrigerante, selezione del substrato e del rivestimento. Condividete le dimensioni del foro passante, il materiale del pezzo e i requisiti del ciclo per una revisione tecnica.
