Foratura Iniziale
La sezione anteriore agisce come una punta da trapano e crea il diametro grezzo del foro.
Alesatori / Utensili combinati punta-alesatore
Alesatori combinati
Cos'è un Alesatore Combinato e Come Funziona?
Un alesatore combinato unisce foratura e alesatura in un unico utensile da taglio. Questa architettura punta-alesatore crea il foro iniziale e poi lo rifinisce senza cambio utensile né fase di indicizzazione separata.
Alesatura Progressiva
La sezione scanalata successiva dimensiona il foro appena forato alla sua misura finale.
Allineamento sull'Asse Comune
Entrambe le sezioni di taglio condividono un asse, il che riduce la variazione di allineamento che può verificarsi tra configurazioni separate di foratura e alesatura.
Caratteristiche Principali e Vantaggi degli Alesatori Combinati
Design Integrato
Combina foratura e alesatura per ridurre il tempo di ciclo.
Taglio sull'Asse Comune
Limita le differenze di allineamento tra le sezioni di foratura e finitura.
Meno Cambi Utensile
Riduce il tempo morto della macchina tra foratura e alesatura.
Geometria Ottimizzata delle Scanalature
Supporta l'evacuazione dei trucioli da entrambe le zone di taglio.
Profili Personalizzati
Possono incorporare diametri a gradini, conicità o profili di foro specifici per l'applicazione.
Elevata Rigidità
È progettato per resistere alla deflessione sotto le forze combinate di foratura e alesatura.
Specifiche degli Alesatori Combinati
| Specifica | Gamma / Dettagli |
|---|---|
| Gamma di Diametri | Da 1/8" a 1-1/2", con diametri personalizzati disponibili |
| Tipo di Sezione di Foratura | Geometria elicoidale o a punta rettificata |

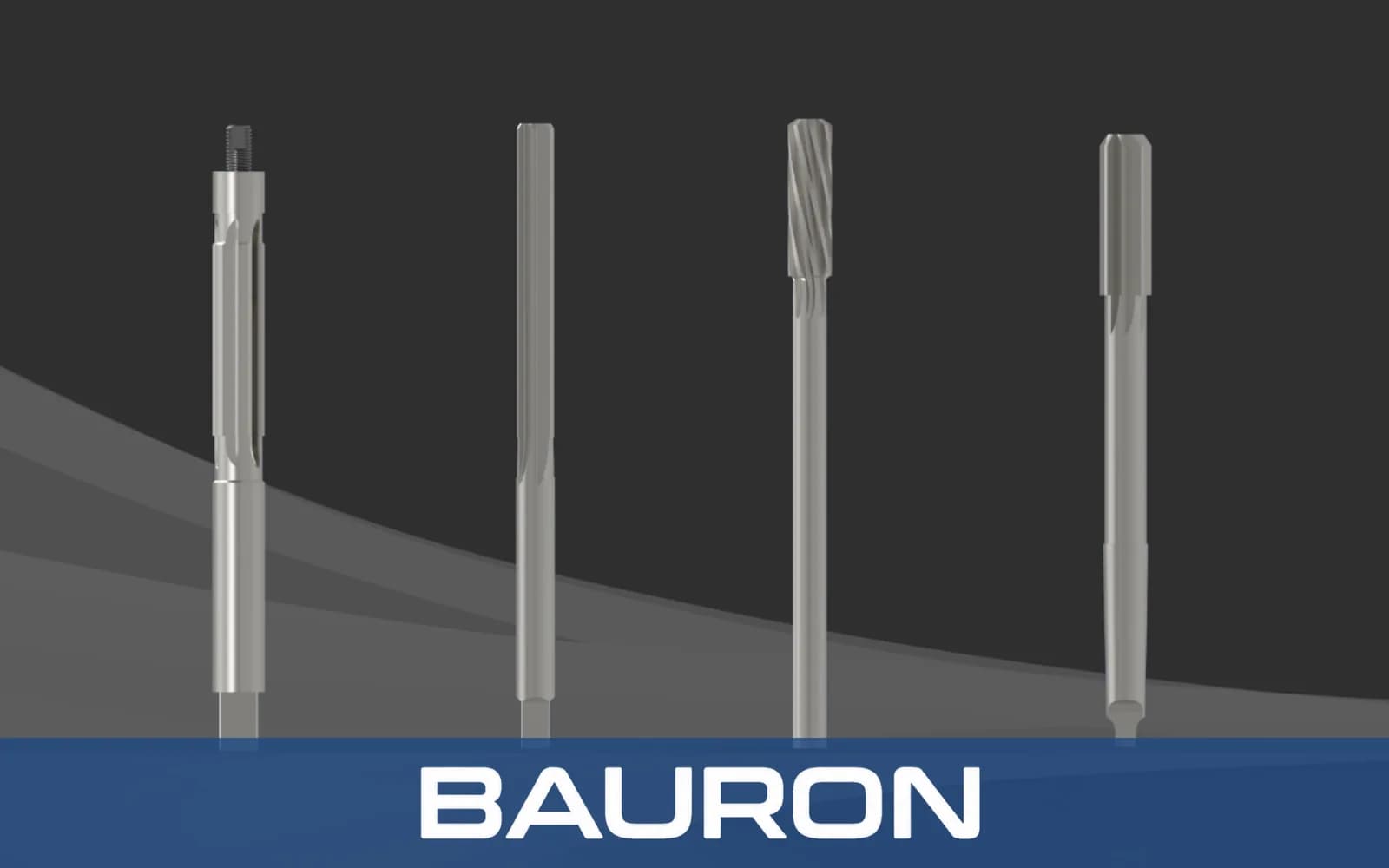

| Sezione di Alesatura | Profili dritti, elicoidali o a gradini |
| Tipo di Codolo | Dritto, Cono Morse o Weldon |
| Tolleranza | Rettificato di precisione secondo specifiche OEM o del cliente |
| Numero di Scanalature | Variabile in base al diametro dell'utensile |
Materiali e Rivestimenti Disponibili per gli Alesatori Combinati
| Materiale / Rivestimento | Ideale per | Vantaggio principale |
|---|---|---|
| Metallo Duro Integrale | Produzione ad alta velocità e alto volume. | Garantisce durezza e resistenza all'usura per cicli continui. |
| Acciaio al Cobalto (HSS-Co) | Uso generico e tagli interrotti. | Offre tenacità e resistenza al calore durante la foratura. |
| Nitruro di Titanio e Alluminio (TiAlN) | Lavorazione a secco e condizioni di taglio impegnative. | Può ridurre l'attrito e l'accumulo di materiale sui taglienti. |
Il metallo duro integrale garantisce resistenza all'usura per la produzione stabile ad alto volume, l'acciaio al cobalto aggiunge tenacità per il taglio generale e interrotto, e il TiAlN può ridurre attrito e accumulo di materiale.
Quali Macchine Utilizzano gli Alesatori Combinati?

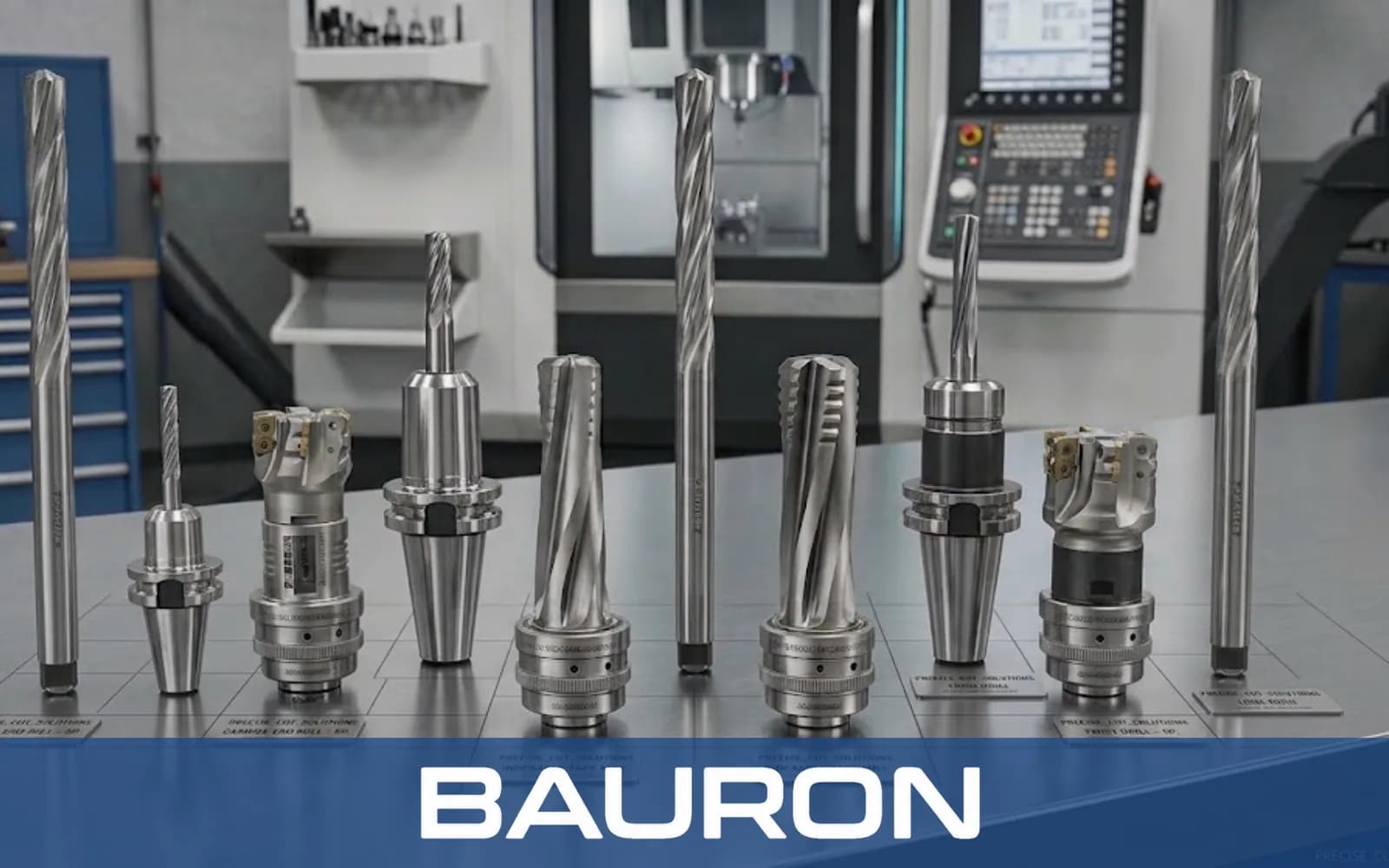

Centri di Lavoro CNC
Eseguono foratura e alesatura automatizzate in un singolo ciclo utensile.
Linee Transfer
Utilizzano utensili combinati per ridurre il tempo di ciclo nella produzione ad alto volume.
Torni a Torretta
Rifiniscono i fori in pezzi cilindrici in rotazione attraverso cicli automatizzati.
Applicazioni e Settori Industriali per gli Alesatori Combinati
Sotto-Assemblaggio Automobilistico
Fora e rifinisce i fori di montaggio nei componenti del motore in un unico ciclo.
Preparazione di Elementi di Fissaggio Aerospaziali
Crea e rifinisce i fori per elementi di fissaggio aerospaziali a tolleranza stretta.
Linee di Produzione di Massa
Combina due fasi di taglio per ridurre il tempo di ciclo e aumentare la produttività delle linee automatizzate.
Componenti ad Alto Volume
Supporta la produzione dove la velocità di ciclo e la consistenza foro-foro sono requisiti di processo fondamentali.
Domande Frequenti sugli Alesatori Combinati
Qual è il vantaggio principale di un utensile punta-alesatore rispetto a due utensili separati?
La combinazione di entrambe le operazioni riduce il tempo di ciclo e mantiene le sezioni di foratura e finitura sullo stesso asse senza cambio utensile.
Un alesatore combinato punta-alesatore può essere utilizzato su materiali diversi?
Gli utensili specifici per l'applicazione possono essere progettati per materiali che vanno dall'acciaio dolce e alluminio all'acciaio inossidabile temprato e alle leghe aerospaziali selezionando il substrato e il rivestimento appropriati.
Quali sono i limiti di un alesatore combinato?
Le sezioni di foratura e alesatura subiscono pattern di usura diversi, quindi la durata dell'utensile può differire da utensili dedicati monouso. Il vantaggio sul tempo di ciclo deve essere valutato rispetto a tale comportamento di usura.
Quali fattori di setup influenzano la precisione di foratura e alesatura?
La rigidità della macchina, un portautensile di precisione e il flusso di refrigerante che rimuove i trucioli da entrambe le zone di taglio influenzano l'allineamento e la dimensione risultanti.
Un alesatore combinato può essere personalizzato per fori a gradino?
Un utensile personalizzato può combinare molteplici diametri a gradini, caratteristiche coniche o smussi specializzati in un'unica sequenza di taglio.
Risorsa di ingegneria condivisa
Supporto Progettuale e Ingegneristico
Bauron fornisce supporto progettuale e ingegneristico per diametri, profili a gradino o conici, codoli, geometrie delle scanalature, substrati e rivestimenti personalizzati degli utensili combinati. Comunica il disegno completo del foro e i requisiti di ciclo per una revisione tecnica.
